Besonderheiten Bandrasterdecke
- Kassetten einzeln abklappbar (Varianten mit und ohne Werkzeug)
- Zugang zum Deckenhohlraum gewährleistet
- Flexibles System mit vielen Integrationsmöglichkeiten (Licht, Lüftung etc.)
- Ideal für Trennwände und Raumanpassungen
- Mehrere Ausführungen, z.B. auch mit Längsschalldämmung
Strahlungswärme
Behaglichkeit
Kühlwirkung
Zugerscheinung
... erreichen wir mit der richtigen Aktivierungstechnik. Damit die Kälte oder Wärme vom übertragenden Wasserkreislauf effektiv und verlustfrei an die Deckenoberfläche gebracht wird, sind unterschiedliche Materialien und Aufbauvarianten einsetzbar:

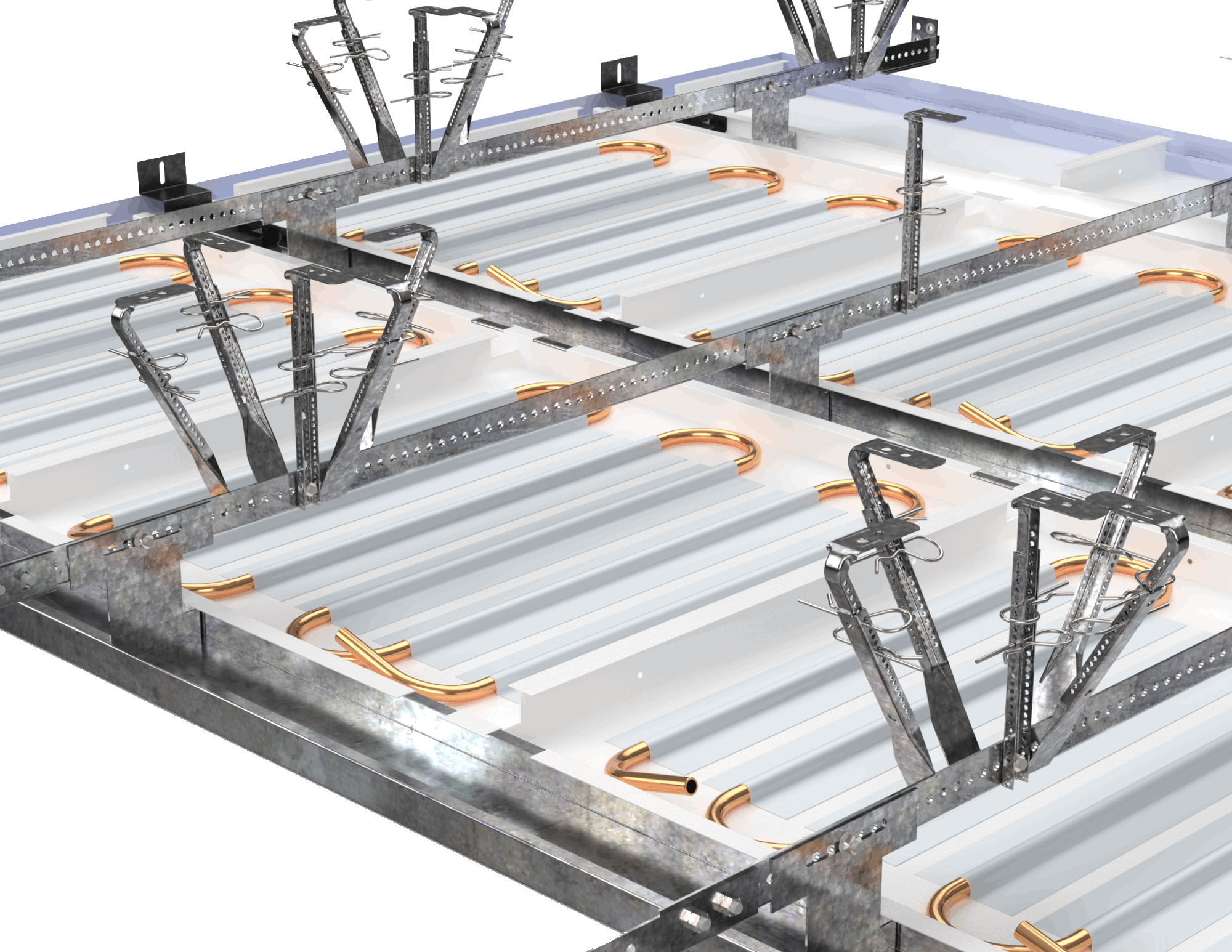

Kupferrohre sind das Herzstück des Klimadeckenmoduls und leiten Wärme oder Kälte über passgenaue Aluminiummodule an die Sichtfläche weiter.
Mehr erfahrenEffizientes Heizen und Kühlen erfordert schnelle, verlustarme Wärmeleitung. Ein Sandwich aus Graphit und Kupfer bietet hierfür die optimale Lösung.
Mehr erfahren
Technische Daten
Kassette: Verzinktes Stahlblech 0,7 mm
Aktivierung: Kupfer-Aluminium
Dämmung (optional): Mineralwolle in LDPE-Folie
Akustikauflage (optional): Gipskarton 12,5 mm
Länge: Max. 2000 mm
Breite: Max. 1200 mm
Fläche: Max. 1,8 m²
Höhe: 47 mm
Gewichte ca. 21 kg/m² inkl. Aktivierung und Unterkonstruktion.
Zusätzliche Ein- oder Aufbauten nicht eingeschlossen.
Nenn-Kühlleistung (10 K) 111 W/m2 nach EN 14240
Nenn-Wärmeleistung (15 K) 121 W/m2 nach EN 14037
Die Schallabsorption für perforierte aktive Module beträgt αW = 0,70.
Der Dämfungswert ist mit einem standardisierten Prüfbericht nach EN ISO 354:2003 nachgewiesen.
Längsschalldämmung
Betriebstemperatur: Max. 50 °C
Betriebsdruck: Max. 10,5 Bar
Anschlussgröße DN 12, bauseitig Verbindung mit geeigneten flexiblen Schläuchen.
Empfohlener Druckverlust je Heizkreis max. 30 kPa.
Bei Ausführung mit Akustikauflage:
Die Längsschall-Dämmung D n,f,w beträgt je nach aktiv / passiv-Verhältnis der Module zwischen 48 und 54 dB.
Die Werte sind durch einen genormten Prüfbericht nach EN ISO 10848-2:2006 nachgewiesen.
