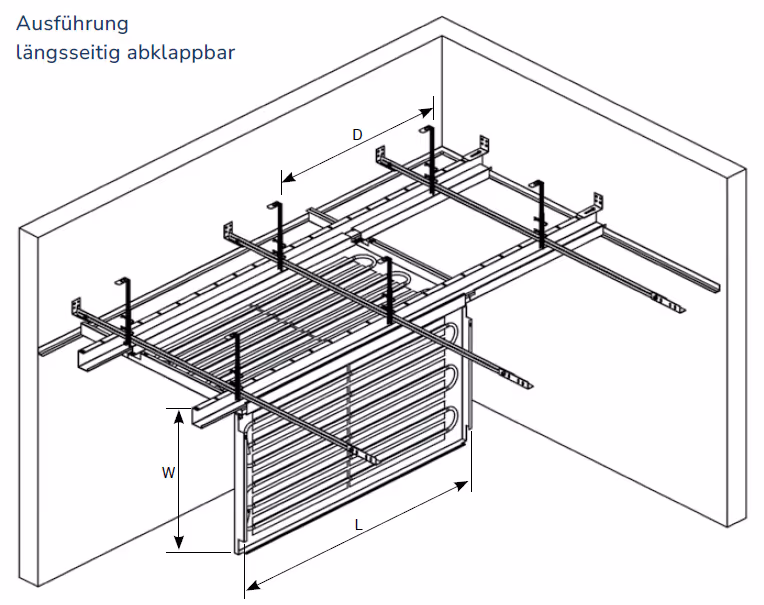

Die Montagevarianten
Der Abstand der C-Einhängeprofile ist gleich der Plattenlänge L.
Die minimale Abhängehöhe kann bei Einbauten und anderen Installationen abweichen. Maße in mm.
Strahlungswärme
Behaglichkeit
Kühlwirkung
Zugerscheinung
... erreichen wir mit der richtigen Aktivierungstechnik. Damit die Kälte oder Wärme vom übertragenden Wasserkreislauf effektiv und verlustfrei an die Deckenoberfläche gebracht wird, sind unterschiedliche Materialien und Aufbauvarianten einsetzbar:

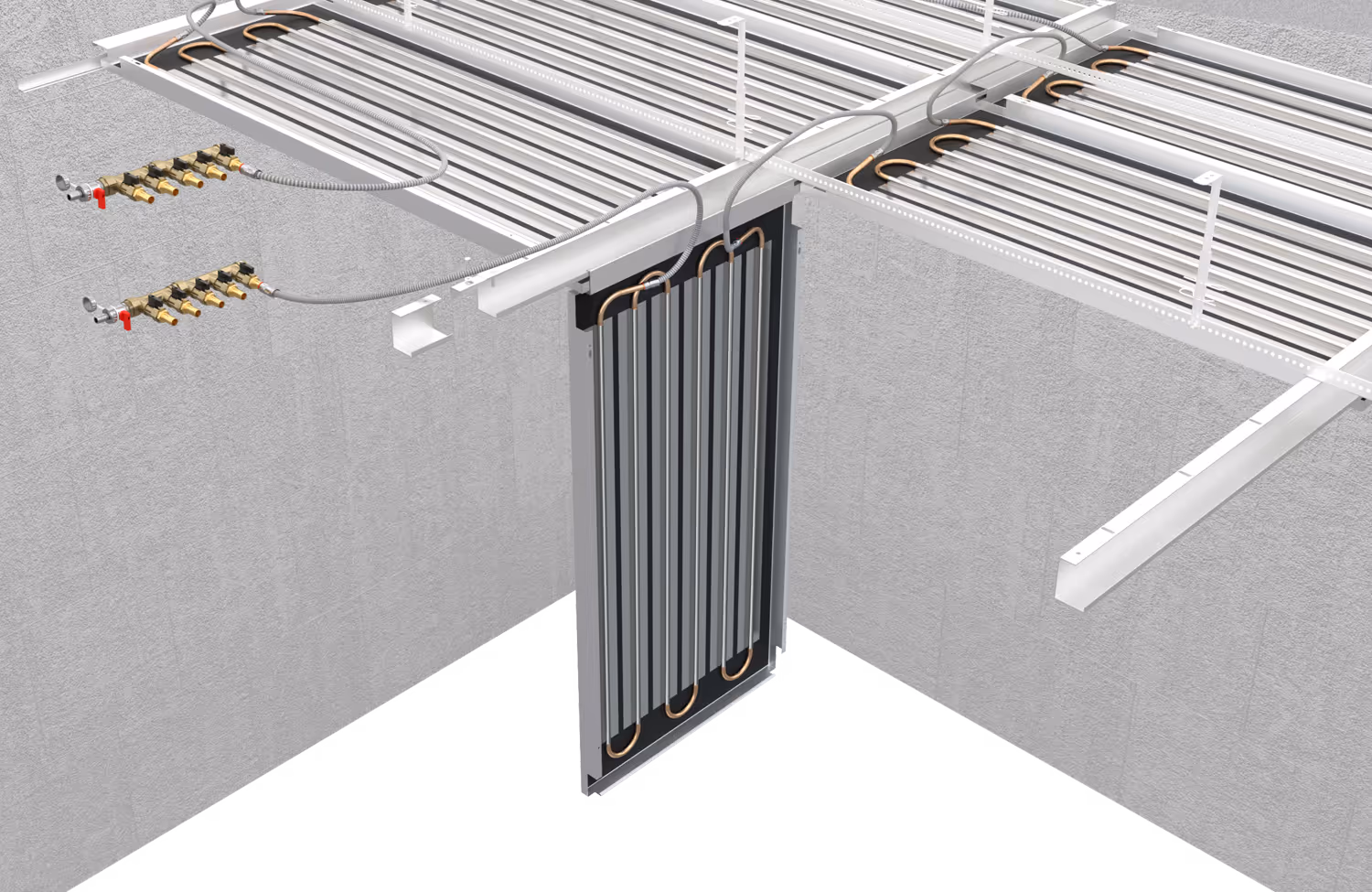

Kupferrohre sind das Herzstück des Klimadeckenmoduls und leiten Wärme oder Kälte über passgenaue Aluminiummodule an die Sichtfläche weiter.
Mehr erfahrenEffizientes Heizen und Kühlen erfordert schnelle, verlustarme Wärmeleitung. Ein Sandwich aus Graphit und Kupfer bietet hierfür die optimale Lösung.
Mehr erfahrenTechnische Daten
Kassette: verzinktes Stahlblech 0,7 mm
Aktivierung: Kupfer-Aluminium
Dämmung: Mineralwolle in LDPE-Folie
Pulverbeschichtung im Farbton RAL 9016 (weitere RAL- oder NCS-Farben auf Anfrage)
Länge: max. 1800 mm
Breite: max. 700 mm
Fläche: max. 1,7 m²
Gewicht: ca. 21 kg/m² inkl. Aktivierung und Unterkonstruktion (zusätzliche Ein- oder Aufbauten nicht eingeschlossen)
Nenn-Kühlleistung (10K): 111 W/m² nach EN 14240
Nenn-Wärmeleistung (15K): 121 W/m² nach EN 14237
Bewerteter Schallabsorptionsgrad nach DIN EN ISO 354
αw = 0,55 - 0,95, je nach Ausführung
Betriebstemperatur: max. 50 °C
Betriebsdruck: max. 10,5 bar
Anschlussgröße DN 12,
bauseitige Verbindung mit geeigneten, flexiblen Schläuchen
Empfohlener Druckverlust je Heizkreis max. 30 kPa
Perforierte Oberfläche mit unterschiedlichen freien Querschnitten möglich
Standardperforation: RD 1.5 - 2,83 freier Querschnitt 22 %
Werkzeuglose Montage und Demontage gemäß Zehnder Montageanleitung Montage mit mind. einem Abhänger je m² Deckenfläche Ein- und Aufbauten müssen zusätzlich berücksichtigt werden Wandanschlussplatten nicht abklappbar (Sonderlösungen auf Anfrage)
